Kompletná obnova plochej strechy bytového domu v Trenčíne systémom VAEPLAN

Kompletná obnova plochej strechy bytového domu v Trenčíne systémom VAEPLAN

Realizácia kompletnej rekonštrukcie strešného plášťa bytového domu.

Plastá strecha bytového domu nemusí mať jednu výraznú poruchu, aby si vyžadovala kompletnú rekonštrukciu. Často sa postupne kombinujú lokálne netesnosti, nefunkčné odvodnenie, poškodené detaily, vlhká tepelná izolácia a desiatky starších opráv, ktoré už netvoria spoľahlivý celok.

Projekt v Trenčíne rieši kompletnú obnovu plochej strechy s výmerou približne 2 000 m². Cieľom bolo odstrániť poškodené vrstvy, obnoviť tepelnoizolačnú a hydroizolačnú funkciu strechy, upraviť spádovanie a vykonať nové napojenie všetkých vpustí, prienikov a atík.

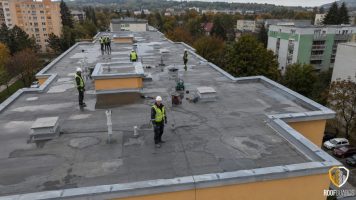

Opis objektu a východiskový stav

Riešeným objektom je osemposchodový bytový dom tvorený tromi vzájomne prepojenými sekciami. Strecha bola rozdelená dilatačnými celkami a nachádzalo sa na nej štrnásť strešných vpustí, šesť bezpečnostných prepadov, výlezy, vetracie potrubia, anténne prvky a bleskozvodná sústava.

Pôvodná skladba bola počas životnosti viackrát lokálne opravovaná. Na ploche sa preto kombinovali staršie asfaltové pásy, tmelené spoje, záplaty a dodatočne upravené detaily okolo prienikov.

Najväčšie problémy sa vyskytovali v nižšie položených častiach strechy, kde po daždi zostávala voda. Zatekanie sa opakovane prejavovalo v bytoch najvyššieho podlažia, najmä v blízkosti strešných vpustí a napojenia strechy na výťahové šachty.

Aký problém sa riešil

Kontrola odhalila niekoľko súbežných závad:

popraskané a odlepené spoje pôvodnej hydroizolácie,
nedostatočné spádovanie časti strešnej plochy,
deformovanú tepelnú izoláciu v miestach dlhodobo stojacej vody,
netesné napojenie hydroizolácie na atiky,
nevhodne zatmelené prieniky káblov a vetrania,
zanesené alebo čiastočne prepadnuté okolie vpustí,
rozdielne materiály použité pri predchádzajúcich opravách.

Ďalšie lokálne záplaty by riešili iba jednotlivé viditeľné miesta. Neodstránili by vlhkosť uzavretú v skladbe ani deformácie tepelnej izolácie. Pri odkladaní rekonštrukcie by sa zvyšovalo riziko ďalšieho zatekania, degradácie nosného podkladu a poškodenia interiérov posledného podlažia.

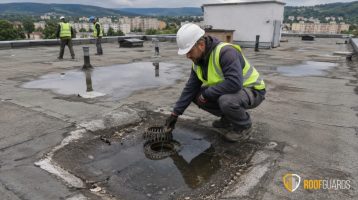

Diagnostika a kontrola strechy

Pred návrhom novej skladby bola strecha rozdelená na kontrolné sektory. Každý sektor bol vizuálne overený a zaznamenaný do pôdorysnej mapy závad.

Súčasťou diagnostiky bolo:

zameranie plochy a výškových úrovní,
kontrola sklonu smerom k vpustiam,
vykonanie sond do pôvodnej skladby,
overenie vlhkosti tepelnej izolácie,
kontrola stavu železobetónového podkladu,
overenie vpustí a bezpečnostných prepadov,
posúdenie atík, prienikov a dilatačných detailov,
predbežný návrh zabezpečenia proti účinkom sania vetra,
skúšky prídržnosti na pripravenom podklade.

Sondy potvrdili rozsiahlejšie zavlhčenie a lokálne deformácie pôvodnej izolácie. Z tohto dôvodu nebolo odporúčané iba prekrytie pôvodnej hydroizolácie. Nová vrstva by síce zakryla povrchové poruchy, ale vlhkosť by zostala uzavretá vo vnútri strechy.

Návrh technického riešenia

Pre modelový projekt bola navrhnutá kompletná demontáž pôvodnej skladby až po nosnú železobetónovú konštrukciu. Práce mali prebiehať po úsekoch s veľkosťou približne 150 až 250 m² tak, aby sa naraz neodkryla celá strecha.

Navrhnutá skladba zahŕňala:

sanovaný železobetónový podklad,
penetračnú vrstvu podľa typu podkladu,
novú vzduchotesnú parozábranu,
tepelnú izoláciu v dvoch navzájom posunutých vrstvách,
spádové izolačné kliny smerom k vpustiam,
hydroizolačnú fóliu VAEPLAN VS s hrúbkou 1,5 mm,
systémové detaily z fólie VAEPLAN F,
servisné a pochôdzne pásy v miestach pravidelného pohybu.

Modelovo bola navrhnutá tepelná izolácia s celkovou hrúbkou približne 220 mm. Skutočná hrúbka musí vždy vychádzať z tepelno-technického výpočtu, výšky atík, úrovní dverí a prienikov, ako aj z požiarnej bezpečnosti konkrétneho objektu.

Prečo bola vybratá fólia VAEPLAN

Pre hlavné strešné plochy bola navrhnutá samolepiaca varianta VAEPLAN VS. Tá má polyesterovú spodnú vrstvu a celoplošnú butylovú samolepiacu vrstvu. Materiál je podľa technického listu kompatibilný s asfaltom, odolný voči UV žiareniu a určený na hydroizolácie plochých a šikmých striech.

Samolepiaca vrstva umožňuje prilepiť fóliu k pripravenému podkladu schválenému výrobcom. Presný typ podkladu, penetrácia a spôsob obvodového zaistenia sa musia určiť podľa technického návrhu a skúšok prídržnosti.

Spoje fólie sa zvárajú horúcim vzduchom. Výrobca vyžaduje čisté a suché styčné plochy, každodenné kontrolné zvary a minimálnu šírku funkčného zváracieho spoja 30 mm. Parametre zváracieho automatu sa musia upravovať podľa teploty materiálu, vzduchu, vlhkosti a rýchlosti práce.

Postup prác krok za krokom

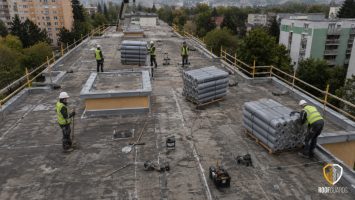

1. Zabezpečenie staveniska

Po obvode strechy bolo navrhnuté dočasné kolektívne zabezpečenie proti pádu. Stanovili sa manipulačné koridory, miesto na zdvíhanie materiálu a oddelené plochy pre nový materiál a odpad.

Práce boli koordinované s obyvateľmi domu. Hlučné búračské činnosti prebiehali iba vopred oznámených časoch a prístup na strechu zostal uzavretý pre nepovolané osoby.

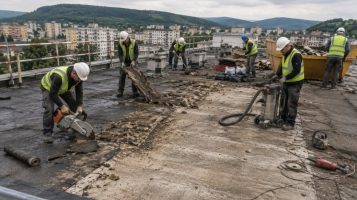

2. Postupná demontáž pôvodných vrstiev

Pôvodná hydroizolácia a poškodená tepelná izolácia sa odstraňovali po jednotlivých pracovných úsekoch. Každý otvorený úsek musel byť do konca pracovného dňa uzavretý alebo provizórne zabezpečený proti dažďu.

Odpad sa priebežne triedil a prepravoval zo strechy pomocou stavebného výťahu a žeriavu. Osobitná pozornosť sa venovala ochrane vstupov, balkónov a chodníkov okolo domu.

3. Sanačné práce nosného podkladu

Po odkrytí železobetónovej konštrukcie sa odstránili nesúdržné časti, zvyšky starých vrstiev a lokálne nerovnosti. Trhliny a dutiny (kaverny) sa opravili vhodnými sanačnými materiálmi.

Podklad musel byť pred pokračovaním prác pevný, rovný, čistý a suchý. Výraznejšie výškové rozdiely by sa inak premietli do novej skladby a komplikovali by odvodnenie.

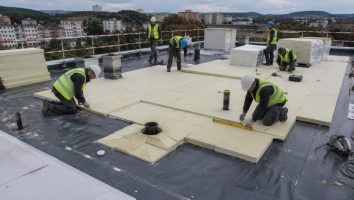

4. Parozábrana a tepelná izolácia

Nová parozábrana bola vzduchotesne napojená na atiky, prieniky a všetky nadväzujúce konštrukcie. Osobitná kontrola sa zamerala na napojenie okolo stúpačiek a výlezov.

Tepelná izolácia sa kládla v dvoch vrstvách s posunutými škárami. Okolo vpustí boli osadené spádové kliny, ktoré usmerňujú vodu do odvodňovacieho systému a obmedzujú jej zadržiavanie na ploche.

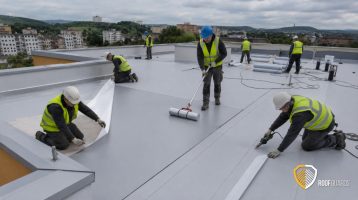

5. Pokládka fólie VAEPLAN

Rolky fólie boli pred pokládkou rozmiestnené po streche tak, aby nevznikalo zbytočné prenášanie materiálu cez už dokončené plochy. Po zameraní a rozvinutí sa postupne odstraňovala ochranná vrstva a fólia sa rovnomerne pritláčala k pripravenému podkladu.

Pozdĺžne spoje boli zvárané automatickým horovzdušným prístrojom. Kúty, rohy, priečne spoje a menšie napojenia sa dokončovali ručným zváracím prístrojom a systémovou fóliou VAEPLAN F.

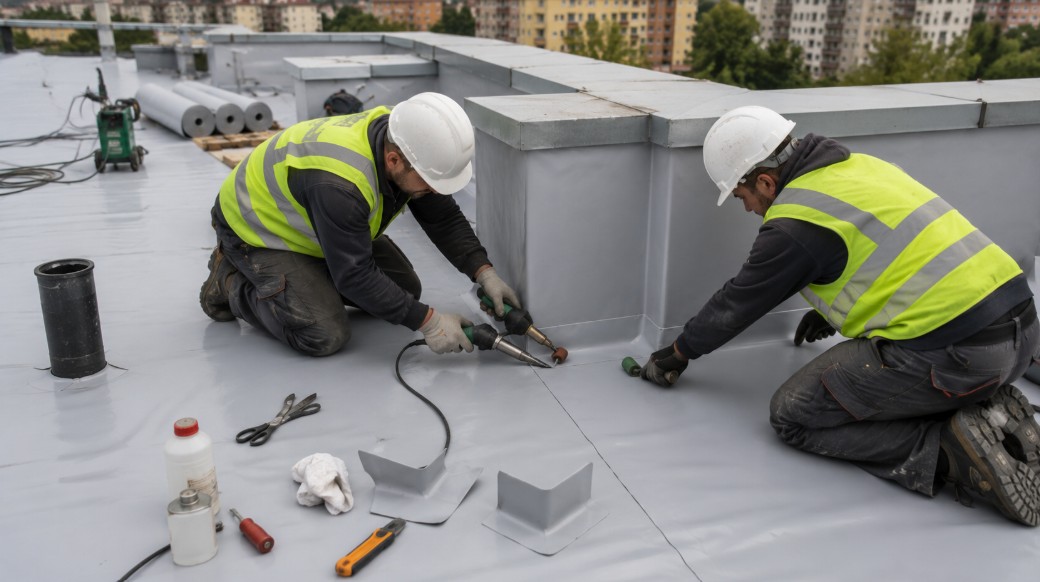

6. Opracovanie detailov

Nové sa spracovali všetky vpustí, bezpečnostné prepad y, prieniky, výlezy, dilatácie a napojenia na atiky. Staré univerzálne tmely boli nahradené systémovým riešením zodpovedajúcim hydroizolačnej fólii.

Vnútorné a vonkajšie rohy boli realizované pomocou prefabrikovaných tvaroviek alebo presne pripravených dielov detailovej fólie. Pri oplechovaní atík sa použili prvky umožňujúce pevné a kontrolovateľné pripevnenie hydroizolácie.

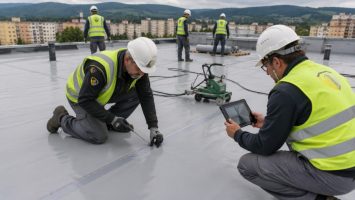

7. Kontrola spojov

Pred začatím zvárania a po každej významnej zmene počasia alebo nastavení zariadenia sa vykonal kontrolný zvar s oddeľovacou (odlupovacou) skúškou.

Po vychladnutí boli všetky spoje, T-spoje a napojenia mechanicky kontrolované skúšobnou ihlou. Zistené nedokonale zvarené miesta sa opäť otvorili, vyčistili a opravili.

VAELIQUID bol použitý až po dokončení kontroly ako doplnkové utesnenie vybraných hrán a T-spojov. Výrobca výslovne uvádza, že zálievka nenahrádza správne vykonaný homogénny zvar.

8. Dokončenie a odovzdanie

Po dokončení bola strecha vyčistená a všetky vpustí boli znovu spriechodnené. V servisných trasách boli doplnené ochranné pochôdzne pásy.

Súčasťou odovzdania bolo:

pôdorysná mapa strechy,
fotodokumentácia jednotlivých etáp,
záznamy o kontrolných zvaroch,
zoznam vykonaných detailov,
odporúčaný plán pravidelných kontrol,
pokyny na pohyb ďalších profesií po streche.

Kritické detaily

Pri streche tejto veľkosti nerozhoduje iba kvalita materiálu v ploche. Najvyššie riziko predstavujú miesta, kde sa mení smer, výška alebo typ konštrukcie.

Zvýšenú kontrolu vyžadovali:

Strešné vpustí a bezpečnostné prepad y

Okolie vpustí musí byť nižšie než nadväzujúca plocha. Hydroizolácia sa musí spoľahlivo napojiť na systémový golier (lem) vpustí a nesmie vytvárať prekážku odtoku vody.

Atiky a okrajové zóny

Okrajové a rohové časti strechy sú viac zaťažované saním vetra. Rozmiestnenie kotviacich alebo obvodových fixačných prvkov preto musí vychádzať z výpočtu zaťaženia vetrom, nie iba z bežného montážneho rastra.

Prieniky

Káble ani rúr y nesmú byť iba obalené tmelom. Každý prienik potrebuje stabilnú nosnú konštrukciu, dostatočnú výšku a systémové napojenie hydroizolácie.

T-spoje a priečne spoje

Viacnásobné prekrývanie môže vytvoriť kapilárny kanál. Hrany je preto potrebné tepelne upraviť, pritlačiť a následne skontrolovať.

Napojenie na bleskozvod a technológie

Držiaky bleskozvodu, antén alebo budúcich technológií nesmú hydroizoláciu bodovo poškodzovať. Pre pravidelný prístup k zariadeniu je vhodné vyhraniť pochôdzne servisné trasy.

Výsledok obnovy strechy

Modelová realizácia bola navrhnutá pre tím desiatich pracovníkov a jedného vedúceho technika. Čistý čas realizácie činil približne 36 pracovných dní. Vrátane prerušenia kvôli dažďu, silnému vetru a technologickej koordinácii trval projekt približne sedem týždňov.

Výsledkom bola nová súvislá strešná skladba s upraveným spádovaním, novou tepelnou izoláciou a kontrolovateľnou hydroizolačnou vrstvou. Oprava znížila riziko ďalšieho zatekania, odstránila zavlhnuté časti pôvodnej strechy a zlepšila podmienky pre budúci servis.

Výrobca upozorňuje, že pokládku je potrebné prispôsobiť aktuálnemu počasiu. Osobitné opatrenia vyžadujú teploty pod +5 °C, vlhký podklad, dážď, sneh, ľad alebo silný vietor. Aj pri vysokých letných teplotách môže byť potrebné presunúť zváranie do chladnejšej časti dňa.

Odporúčania pre správcu bytového domu

Ani nová hydroizolácia nie je konštrukcia bez údržby. Stav strechy odporúčame kontrolovať minimálne dvakrát ročne, ideálne na jar a na jeseň, a ďalej po silných búrkach alebo zásahu inej profesie.

Správca by mal sledovať predovšetkým:

čistotu vpustí a prepadov,
mechanické poškodenie fólie,
stav napojenia na atiky a prieniky,
pohyb alebo uvoľnenie klampiarskych prvkov,
stav servisných trás,
neodborné zásahy dodávateľov antén, bleskozvodu alebo technológií,
miesta, kde sa nezvyčajne dlho drží voda.

Každý vstup cudzieho dodávateľa na strechu je vhodné zaznamenať. Po dokončení jeho práce by mala nasledovať kontrola okolnej hydroizolácie a fotodokumentácia.

Najčastejšie otázky

Je VAEPLAN rovnaký materiál ako PVC fólia?

Nie. Aktuálna dokumentácia výrobcu popisuje VAEPLAN ako termoplastickú vysokomolekulárnu hydroizolačnú membránu na báze VAE a EVA polymérov. Jednotlivé varianty sa líšia spodnou kašírovanou alebo samolepiacou vrstvou.

Lze VAEPLAN položiť na staré asfaltové pásy?

Materiál je deklarovaný ako bitúmenovo kompatibilný. To však neznamená, že je možné automaticky prekryť akúkoľvek starú strechu. Najprv je potrebné overiť súdržnosť, vlhkosť, stabilitu vrstiev, požiarne riešenie a vhodnosť podkladu.

Prečo bola zvolená hrúbka 1,5 mm?

Pri rozsiahlej renovácii bytového domu poskytuje hrubšia varianta väčšiu rezervu proti mechanickému namáhaniu. Konečnú hrúbku však musí určiť projekt a systémová špecifikácia výrobcu.

Dá sa rekonštrukcia vykonávať za bežnej prevádzky domu?

Áno. Práce sa rozdelia na menšie úseky, vopred sa oznámia hlučné činnosti a každý otvorený úsek sa priebežne zabezpečuje proti dažďu. Obyvatelia zvyčajne nemusia dom opúšťať.

Ako dlho trvá obnova strechy s plochou 2 000 m²?

Pri modelovom rozsahu približne šesť až osem týždňov. Termín ovplyvňuje rozsah demontáže, stav nosného podkladu, počet detailov, spôsob dopravy materiálu a počasie.

Ako často sa má nová strecha kontrolovať?

Minimálne dvakrát ročne a po mimoriadnom počasí. Samostatná kontrola je vhodná aj po montáži antén, bleskozvodu, klimatizácií alebo iných technológií.
