Servisní oprava PVC hydroizolace na průmyslovém objektu v Kuřimi

Servisní oprava PVC hydroizolace na průmyslovém objektu v Kuřimi

Zatékání do průmyslového objektu se často projeví až ve chvíli, kdy už voda prošla přes několik vrstev skladby střechy. Viditelná stopa v interiéru proto nemusí odpovídat místu skutečné poruchy na střeše. U plochých střech s PVC fólií, kačírkem, technologiemi a fotovoltaikou je proto důležité nespoléhat pouze na vizuální prohlídku.

V této případové studii popisujeme servisní opravu hydroizolačního pláště z PVC fólie na anonymizovaném průmyslovém objektu v Kuřimi. Nešlo o celoplošnou výměnu celé střechy, ale o rozsáhlejší servisní zásah na třech částech střechy, kde jiskrová zkouška a následné odkrytí detailů ukázaly výrazně větší rozsah poruch, než bylo patrné při vstupní kontrole.

1. Popis objektu a výchozí stav

Objekt se nachází v lokalitě Kuřim, v širším okolí Brna. Jedná se o průmyslový a administrativní areál s plochou střechou rozdělenou do tří samostatných částí. Střešní plášť tvoří PVC hydroizolační fólie, místy chráněná štěrkovým zásypem, tedy kačírkem. Na části střechy se nachází také konstrukce fotovoltaiky a technologické prvky.

Řešený rozsah nebyl celoplošnou rekonstrukcí střechy. Šlo o servisní opravu problematických míst v souhrnné opravované ploše přibližně 210 m², doplněnou o opravy detailů, prostupů, vnitřních rohů, pojistného přepadu a lokálních perforací PVC fólie.

Práce probíhaly za provozu objektu. To znamenalo nutnost koordinovat přístup na střechu, bezpečnost pohybu pracovníků, přesun materiálu, manipulaci s kačírkem a omezení rizika poškození stávajících technologií.

2. Jaký problém se řešil

Původním problémem bylo zatékání do objektu a podezření na poruchy PVC hydroizolace. Při vstupní kontrole byly patrné některé lokální závady, ale skutečný rozsah poškození se ukázal až po podrobnější diagnostice.

Největší riziko představovaly tyto závady:

• perforace PVC fólie,
• odtržené vnitřní rohy a koutové detaily,
• uvolněné přítlačné lišty,
• nedostatečně stabilní napojení na obvodové oplechování,
• lokální mezery a deformace tepelné izolace,
• porucha detailu u pojistného přepadu,
• zatékání do obvodové konstrukce a sendvičových panelů,
• poškozené navazující vodorovné části PVC fólie.

U plochých střech je právě kombinace malých perforací a problematických detailů nebezpečná. Jedna drobná netěsnost nemusí způsobit okamžitou havárii, ale při opakovaném zatékání dochází k vlhnutí skladby, zhoršení tepelněizolačních vlastností a postupné degradaci dalších vrstev.

3. Diagnostika a kontrola střechy

Klíčovým krokem byla jiskrová zkouška hydroizolační vrstvy. Jejím cílem bylo ověřit, kde je PVC fólie skutečně porušená a kde může docházet k průniku vody do skladby.

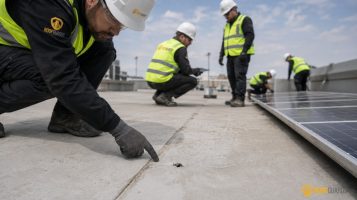

Výsledek byl výraznější, než ukazovala běžná vizuální prohlídka. Na třech částech střechy bylo zjištěno celkem 118 perforací. Během dalších prací bylo navíc odhaleno dalších 34 poruch mimo původní detekci. Celkově se tedy řešilo 152 problematických míst na PVC hydroizolaci.

To je dobrý příklad toho, proč se u větších průmyslových střech nevyplatí spoléhat jen na pohledovou kontrolu. Na střeše s kačírkem, technologiemi a složitějšími detaily mohou být poruchy skryté, překryté nebo se mohou projevit až po odkrytí jednotlivých vrstev.

4. Návrh technického řešení

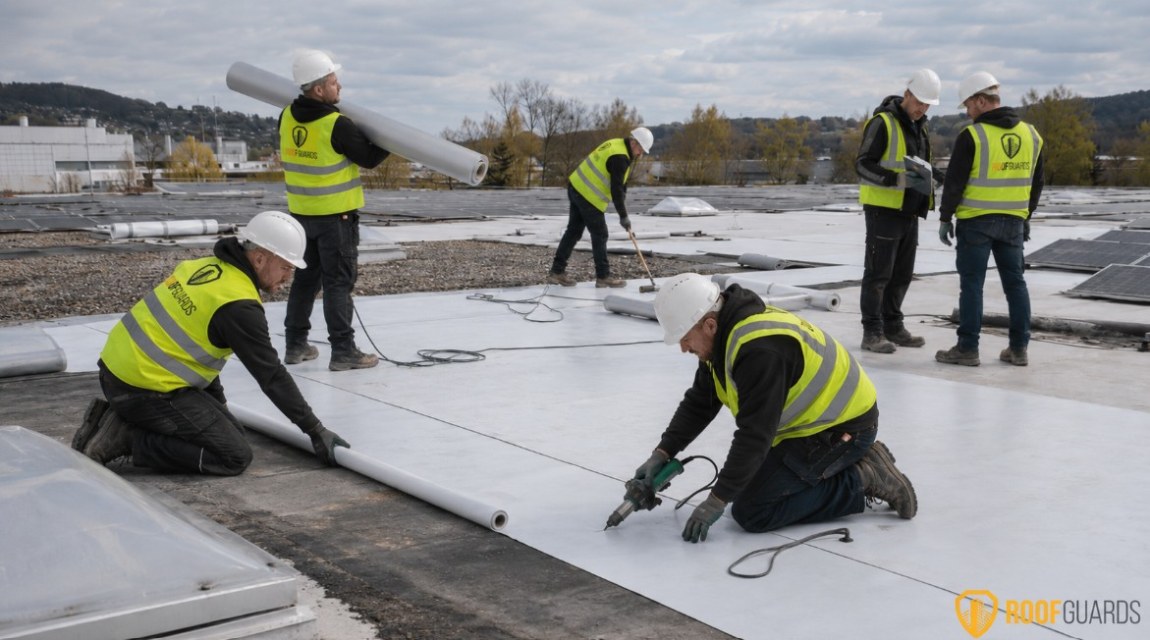

Technické řešení bylo navrženo jako kombinace lokálních oprav a výměny poškozených částí hydroizolace. V několika lokalitách nebylo vhodné provádět pouze malé záplaty, protože PVC fólie vykazovala pokročilejší degradaci. V těchto místech bylo nutné vyměnit celé pásy hydroizolace v dotčených úsecích.

Součástí opravy bylo:

• vyhledání a označení poruch,
• přesun kačírku v opravovaných lokalitách,
• lokální opravy perforací PVC fólie,
• výměna degradovaných pásů PVC hydroizolace,
• demontáž poškozených vnitřních rohů,
• doplnění a sanace tepelné izolace,
• zpětné ukotvení oplechování,
• montáž nových koutových detailů,
• oprava pojistného přepadu,
• kontrola prostupů, vpustí a napojení,
• závěrečná kontrola provedených oprav.

Použity byly obecné systémové materiály pro PVC střešní skladby: PVC fólie tloušťky 1,8 mm, geotextilie, vnitřní rohové profily, přítlačné lišty, spojovací materiál, tmely, doplňkové PVC tvarovky a lokálně také tepelněizolační materiál pro doplnění chybějících nebo deformovaných částí skladby.

Postup prací krok za krokem


1. Zajištění pracoviště a rozdělení střechy na úseky

Nejdříve bylo nutné bezpečně vymezit pracovní prostor a rozdělit střechu podle jednotlivých částí. U průmyslových střech s technologiemi a fotovoltaikou je důležité plánovat pohyb pracovníků tak, aby nedošlo k poškození kabeláže, kotevních prvků nebo nosných konstrukcí.

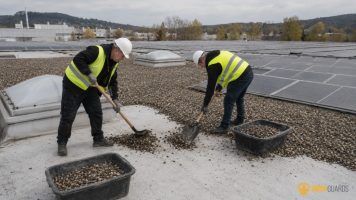

2. Přesun kačírku a odkrytí opravovaných míst

V místech oprav byl přesunut štěrkový zásyp. Kačírek chrání hydroizolaci před UV zářením a mechanickým namáháním, zároveň ale komplikuje kontrolu stavu fólie. Po jeho odhrnutí bylo možné přesněji určit rozsah poškození a připravit podklad pro opravy.

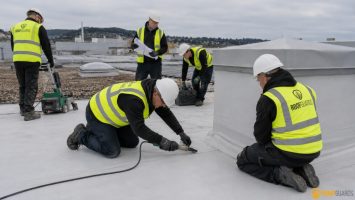

3. Jiskrová zkouška a označení perforací

Na PVC fólii byla provedena jiskrová zkouška. Zjištěné poruchy byly označeny a následně rozděleny podle typu opravy. Jiný postup vyžaduje malá perforace v ploše, jiný uvolněný koutový detail nebo degradovaná fólie v napojení na svislou konstrukci.

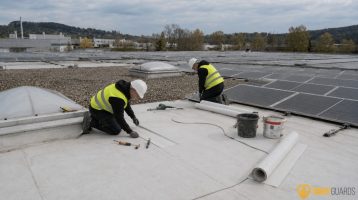

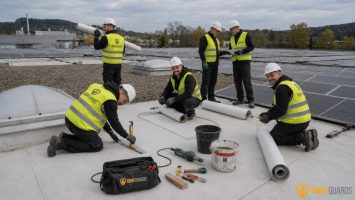

4. Oprava lokálních perforací

Jednotlivé perforace byly opraveny pomocí systémových PVC tvarovek a lokálních záplat. U takových oprav je důležité správné očištění povrchu, příprava fólie a kontrola svaru. Nekvalitně provedená záplata může vytvořit další rizikové místo.

5. Sanace vnitřních rohů a koutových detailů

Vnitřní rohy patřily mezi nejkritičtější části střechy. V některých místech došlo k odtržení přítlačné lišty od obvodového oplechování, a tím k otevření cesty pro vodu do navazujících konstrukcí. Poškozené části byly demontovány, podklad byl zkontrolován a následně byly provedeny nové koutové detaily.

6. Doplnění tepelné izolace

Po odkrytí vrstev byly zjištěny mezery a lokální deformace tepelné izolace. Tyto spáry byly doplněny odpovídajícím izolačním materiálem. Tento krok není jen kosmetický. Chybějící nebo deformovaná tepelná izolace může vytvářet dutiny, ve kterých se drží vlhkost a vznikají podmínky pro kondenzaci.

7. Oprava pojistného přepadu a napojení na obvodový plášť

U pojistného přepadu bylo zjištěno odtržení vnitřního koutového detailu. Taková závada může způsobovat zatékání do obvodové konstrukce, zejména u sendvičových panelů. Oprava proto zahrnovala nejen samotnou hydroizolaci, ale také kontrolu stability navazujících prvků.

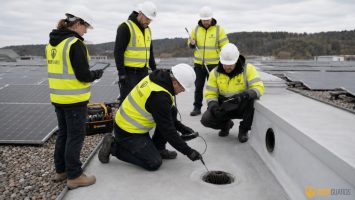

8. Kontrola vpustí, prostupů a přítlačných talířů

Součástí prací byla také kontrola detailů kolem vpustí, prostupů a přítlačných prvků. Právě tyto body bývají na plochých střechách dlouhodobě nejrizikovější. Voda se zde zdržuje, materiály jsou více namáhané a jakákoliv netěsnost se může rychle projevit v interiéru.

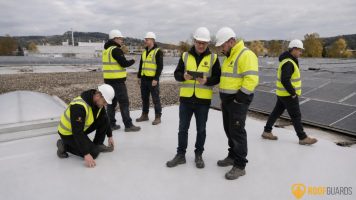

9. Závěrečná kontrola a dočasné ponechání kačírku mimo opravované detaily

Po dokončení oprav nebylo vhodné okamžitě vracet veškerý kačírek do původního stavu. U vybraných detailů bylo doporučeno ponechat zásyp dočasně stranou přibližně 30 dnů. Správce tak má možnost sledovat chování opravených míst a v případě potřeby zajistit rychlý přístup bez opětovného odkrývání skladby.

Kritické detaily

Největší pozornost si u této střechy vyžádaly vnitřní rohy, napojení na obvodové oplechování, pojistný přepad a místa s chybějící tepelnou izolací.

Vnitřní roh je detail, kde se potkává vodorovná a svislá část hydroizolace. Pokud se zde uvolní přítlačná lišta nebo dojde k popraskání fólie, voda může pronikat přímo do konstrukce. Zvenku přitom nemusí být závada výrazně viditelná.

Dalším rizikem byly dutiny ve skladbě. V kombinaci s absencí tepelné izolace může docházet ke kondenzaci vodních par. Vlhkost se potom ve skladbě drží delší dobu a urychluje degradaci okolních materiálů.

U pojistného přepadu je problém v tom, že má fungovat jako bezpečnostní prvek při extrémním množství vody. Pokud je ale jeho napojení na hydroizolaci porušené, může se z něj stát místo zatékání do obvodového pláště.

Výsledek opravy

Výsledkem servisního zásahu bylo vyhledání a opravení hlavních netěsností, lokální výměna degradovaných částí PVC fólie, sanace vnitřních rohů, doplnění tepelné izolace a stabilizace vybraných napojovacích detailů.

Oprava snížila riziko dalšího zatékání do objektu a zároveň zpřesnila přehled správce o skutečném technickém stavu střechy. Důležité je, že během prací byly odhaleny i závady, které nebyly při původní prohlídce patrné. Díky tomu bylo možné řešit nejen viditelné následky, ale i příčiny problému.

U takového typu střechy ale není vhodné tvrdit, že je jednou opravou vše navždy vyřešeno. Plochá střecha s technologiemi, kačírkem, PVC fólií a složitými detaily vyžaduje pravidelnou kontrolu. Servisní oprava obnoví funkci problematických míst, ale dlouhodobou spolehlivost podporuje hlavně průběžná údržba.

Doporučení pro správce objektu

Správce průmyslového objektu by měl po podobné opravě nastavit jednoduchý kontrolní režim:

• po dobu prvních 30 dnů sledovat opravené detaily,
• kontrolovat stopy vlhkosti v interiéru,
• po větších deštích zkontrolovat vpusti a pojistné přepady,
• minimálně 2× ročně provést servisní prohlídku střechy,
• po zimě ověřit stav koutových detailů a prostupů,
• u střech s kačírkem průběžně kontrolovat místa kolem technologií,
• vést fotodokumentaci a jednoduchý servisní protokol.

Čím dříve se porucha odhalí, tím menší bývá rozsah zásahu. Malá perforace se dá často opravit lokálně. Pokud se ale zatékání odkládá, může se voda šířit skladbou a výsledná oprava je složitější, dražší a hůře plánovatelná.

Nejčastější dotazy

Jak poznat, že PVC střecha potřebuje servisní opravu?

Typickým signálem jsou vlhké mapy v interiéru, zatékání po dešti, stojící voda na střeše, uvolněné lišty, popraskané koutové detaily nebo viditelné poškození fólie. U střech s kačírkem ale část poruch nemusí být vidět bez odkrytí.

Kdy dává smysl jiskrová zkouška střechy?

Jiskrová zkouška je vhodná, když je potřeba přesněji určit netěsnosti v hydroizolaci. Pomáhá hlavně u větších ploch, kde by vizuální kontrola nemusela odhalit všechny perforace.

Stačí lokální oprava, nebo je nutná celková renovace střechy?

Záleží na rozsahu degradace. Pokud je poškození lokální a okolní fólie je stabilní, může stačit servisní oprava. Pokud je fólie plošně zkřehlá, popraskaná nebo se poruchy opakují ve velkém rozsahu, je vhodné zvažovat rozsáhlejší renovaci.

Dá se oprava provést za provozu průmyslového objektu?

Ve většině případů ano. Je ale nutné řešit bezpečný přístup, koordinaci prací, omezení pohybu po střeše a ochranu technologií. U zatékání do citlivých prostor je vhodné plánovat práce podle počasí.

Proč se někdy kačírek nevrací hned zpět?

U vybraných oprav je vhodné ponechat kačírek dočasně mimo opravené místo. Správce tak může po dešti snadno zkontrolovat, jestli detail funguje správně, a případný doplňující zásah se provede rychleji.

Jak často kontrolovat plochou střechu průmyslové haly?

Doporučené minimum jsou dvě kontroly ročně – po zimě a před zimou. Další kontrola je vhodná po extrémních deštích, silném větru, zásazích na technologiích nebo po montáži FVE.
